RICHSENS發布用于電梯物聯網的電流傳感器

【關鍵詞】開啟式電流傳感器 RCEI電梯數據采集

1. RCEI產品概述

電梯物聯網系統的運行基礎，是對電梯運行狀態數據的采集工作。RCEI（RICHSENS current sensor for elevator internet） 為RICHSENS宜昌市瑞磁科技有限公司的專利產品，主要應用于電梯物聯網，該產品采用高靈敏度磁檢測原理，可自由開啟，高精度檢測。產品效果圖如圖1所示，整體尺寸為25mm*30mm。在使用時，打開傳感器，把待測信號線放入傳感器中孔，即可實時監測電梯內的各種信號，包括控制信號，反饋信號，傳感器信號等。傳感器與電梯電氣系統電氣隔離，不需要改裝線纜，不需要接入電梯系統，安全可靠，符合電梯物聯網標準要求。

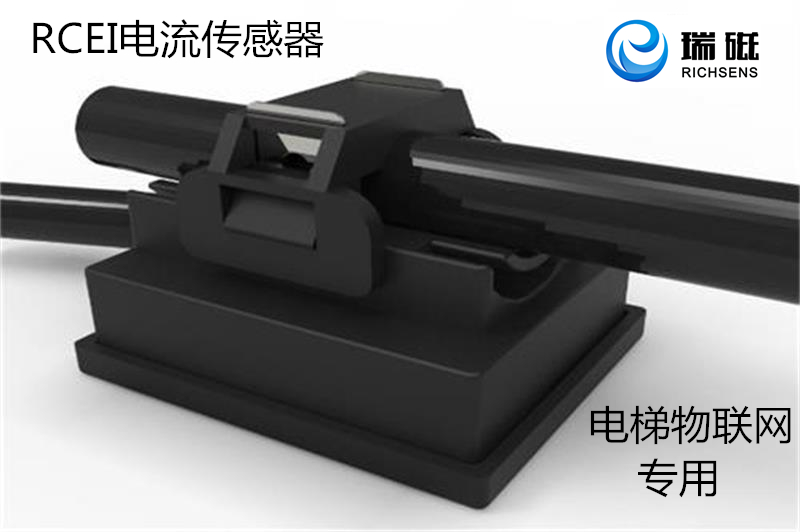

圖1 RICHSENS發布用于電梯物聯網產品RCEI

2. RICHSENS電流傳感器產品應用簡介

典型的電梯物聯網系統框圖如圖2所示。

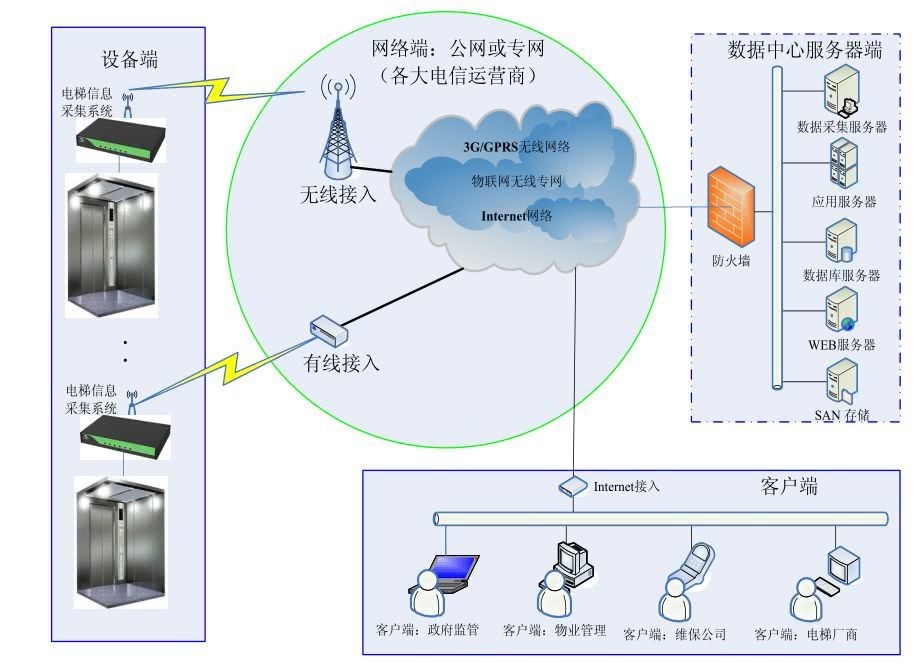

圖2 電梯物聯網示意圖

電梯信息采集系統主要用于采集安裝在電梯轎箱頂部各種傳感器的信號，分析電梯的當前運行狀態。采用RCEI可以方便地采集各個傳感器信號。

以電梯開門傳感器信號采集為例，電梯門在發生故障時，該開門的時候門沒開，或者不該開門的時候門開了，這個時候不知道是控制系統沒有發出控制信號，還是執行機構沒有執行到位，RCEI通過實時監測控制信號，比如光耦6mA工作電流，RCEI安裝在光耦的回路中，通過監測光耦的工作電流來判斷控制系統是否給出了控制信號，這樣就能快速定位故障原因，供檢修人員排查。結合其他傳感器信號檢測，可以實現“開門走梯”，“反復開關門”，“長時間開門”，“運行中開門”，“門區外停梯”等故障監測。

通過監測頂部限位傳感器，底部限位傳感器信號，可實現“沖頂”，“蹲底”等故障監測。

通過各種傳感器信號監測，還可對電梯傳感器是否異常進行判斷。包括引線斷線（無信號），引線短接（持續信號高電平或低電平）等故障檢測。

數據采集器是電梯物聯網核心傳感器層，采用RCEI監測多路數據信息，并將數據信息傳遞至數據采集器，可實現多種故障監測，故障定位，提前預知一些故障等。為電梯維保公司、監管機構、物業部門處理事故提供高效、準確的數據支撐，可大大提高故障發生后的應急處理效率，保障電梯設備的安全運行。

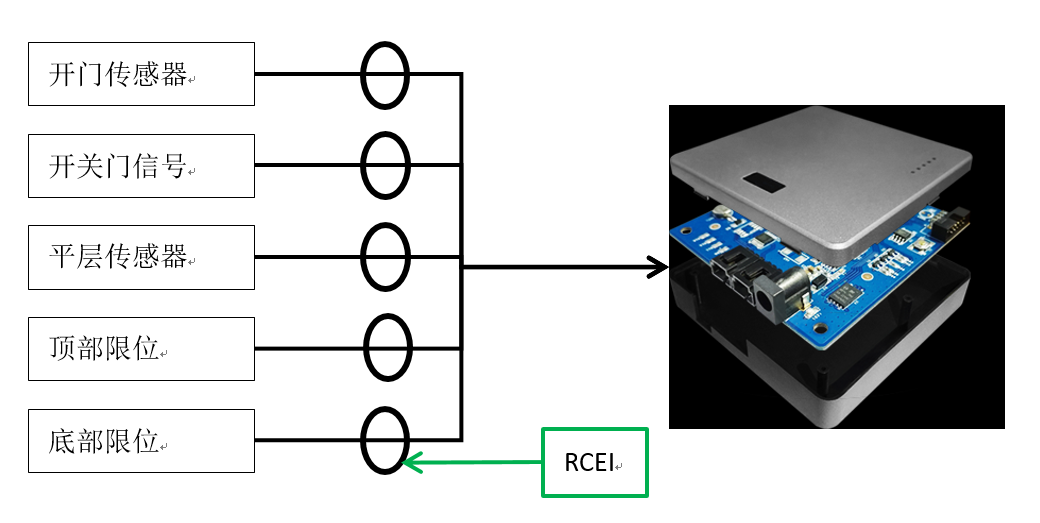

圖3  RCEI用于電梯信息采集終端示意圖

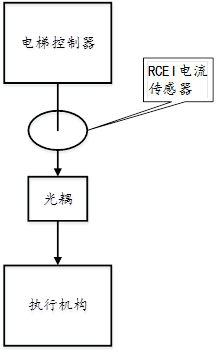

圖4 RCEI用于監測光耦信號示意圖

RCEI采用磁通門原理，隔離式檢測，具有高精度，低噪聲，能夠檢測0.5mA的微弱電流，整體精度在1%以內，單電源12V供電，具有模擬信號輸出（0.5~4.5V），PWM輸出，Signal開關信號，電流測量范圍為±50mA，200Hz頻響，滿足客戶使用。RCEI開啟式結構設計，使用方便，不需要改變原有接線狀態下，將導線穿過該傳感器。小體積，重量輕，可將該傳感器固定在導線上，非常方便安裝。

附圖說明，圖2為應用原理，圖5為待測電流與模擬信號的關系，圖6為PWM輸出與待測電流之間的關系，圖7為Signal信號與待測電流之間的關系。

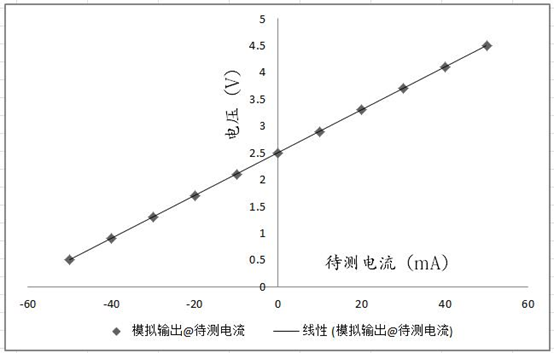

圖5

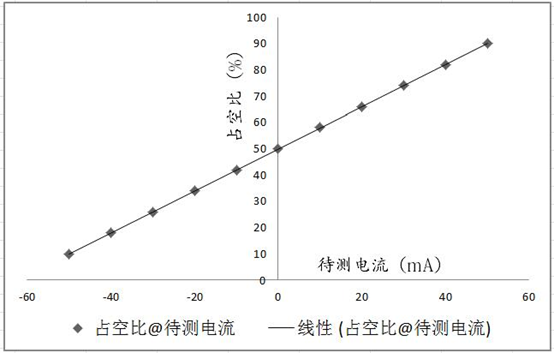

圖6

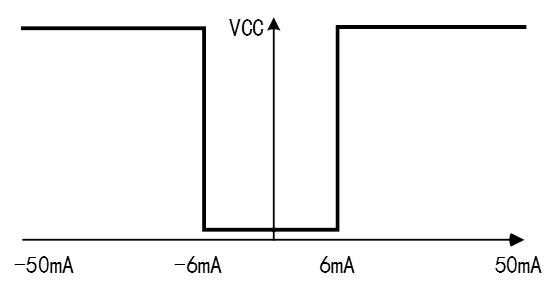

圖7

RICHSENS為宜昌市瑞磁科技有限公司品牌。2018年宜昌市瑞磁科技有限公司通過國家級高新技術企業認證?，F有員工20余人，與華中科技大學，武漢理工大學長期開展業務合作。RCEI為電梯數據采集器專用電流傳感器。

LED指示燈可方便指示工作狀態，接通電源后，長亮2s，之后閃爍，閃爍周期為2s，正常閃爍為正常工作狀態，長亮或長滅均表示未安裝好傳感器。
